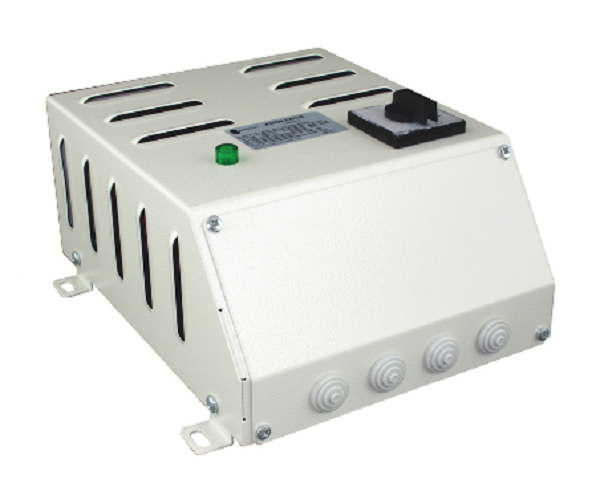

A3RW – kiiruseregulaator kolmefaasilistele mootoritele

A3RW

Kiiruseregulaatori A3RW ülesandeks on reguleerida kolmefaasilise mootori kiirust autotransformaatorite abil. Regulaatoritel on IP21 kaitseklass ning need on varustatud indikaatorlambiga.
Maksimaalne keskkonna temperatuur on 25°C. Toodetud vastavuses EN 61558-2-13.

Nimivool: 1,4-14A
Toitepinge: 3x400V 50/60Hz
Reguleerimine: 5-astmeline reguleerimine



Tootevalik

Tüüp Voolu-

tugevus (A)

Nimi-

pinge (V)

Ur (V)
1 2 3 4 5
A3RWD 1,5 1,5 3×400 95 145 190 240 400
A3RWD2,0 2 3×400 95 145 190 240 400
A3RWD4,0 4,0 3×400 95 145 190 240 400
A3RWD5,0 5,0 3×400 95 145 190 240 400
A3RWD7,0 7,0 3×400 95 145 190 240 400
A3RWD10,0 10,0 3×400 95 145 190 240 400
A3RWD14,0 14,0 3×400 95 145 190 240 400

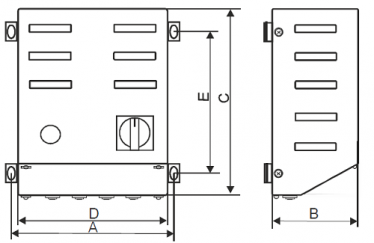

Mõõdud

A3RW_sizes

Tüüp Mõõdud (mm) Kaal (kg)
A B C D E
A3RWD1,5 215 135 250 200 190 10
A3RWD2,0 215 135 250 200 190 11,7
A3RWD4,0 315 185 300 300 190 15
ARWD5,0 315 185 300 300 190 18
ARWD7,0 315 185 300 300 190 21
ARWD10,0 415 215 300 400 190 31
ARWD14,0 415 215 300 400 190 38

Ühendusskeem

A3RW_connection
